Материал: нержавеющая сталь304,316L, H62
Кабель: с уплотняющим уплотнением
Класс защиты: IP66
Взрывная марка: Exd II
Особенности:
С быстрой установкой, безопасностью, надежностью и другими характеристиками хорошей защиты.
1. Сделано из материала меди или нержавеющей стали;
2. Кабель герметизирован прокладкой;
3. С надежной установкой, хорошей защитой и взрывозащитой;
4. Изолирующая прокладочная труба, подходящая для зажима и фиксации стального тросового троса бронированного кабеля, является основным кабелем и защитой от газового уплотнения. LP66
Функция: Подходит для зажима и крепления различных типов бронированного кабеля.
Он широко используется для зажима масла, нефтепереработки и химической промышленности, военных и других опасных мест и герметичного кабеля;
Он применим к зоне взрывоопасной газовой среды 1, 2 зонам;
Он подходит для мест зоны горючей пыли 20, зоны зоны 21 зоны 22;
Он подходит для среды взрывоопасного газа ⅡA, ⅡB, ⅡC.

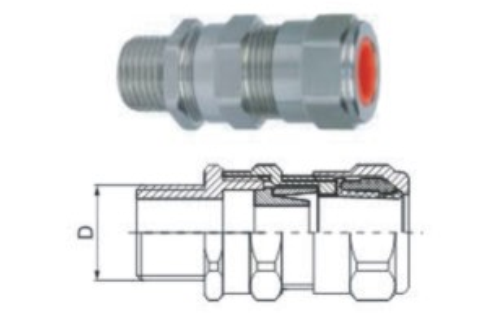

Рисование:
| Code | specification(D) | Suitable for sealing cable diameter | Thread | Length |
(φ)max diameter |
Armored layer thickness Range(mm) |
Weight(kg) | ||||
|
In addition to armored cable diameter(outlet) |
Outside diameter of cable(wire) |
Cable outside diameter plional(inline) |
|||||||||
| JX-7-EX-12 | M20×1.5 | NPT1/2” | G1/2” | ＜10.5 | 5.5-12 | - | 15 | 66 | 30 | 0.3-1.0 | 0.16 |
| JX-7-EX-16 | M20×1.5 | NPT1/2” | G1/2” | ＜10.5 | 9.5-16 | - | 15 | 66 | 30 | 0.3-1.0 | 0.16 |
| JX-7-EX-20.5A | M20×1.5 | NPT1/2” | G1/2” | ＜14.5 | 12.5-20.5 | 43263 | 15 | 68 | 30 | 0.3-1.0 | 0.15 |
| JX-7-EX-20.5B | M25×1.5 | NPT3/4” | G3/4” | ＜14.5 | 12.5-20.5 | 43358 | 15 | 68 | 37 | 0.3-1.0 | 0.2 |
| JX-7-EX-26A | M25×1.5 | NPT3/4” | G3/4” | ＜19.5 | 17-26 | 43358 | 15 | 73 | 37 | 0.4-1.2 | 0.2 |
| JX-7-EX-26B | M32×1.5 | NPT1” | G1” | ＜19.5 | 17-26 | 14-22 | 19 | 77 | 45 | 0.4-1.2 | 0.23 |
| JX-7-EX-33A | M32×1.5 | NPT1” | G1” | ＜25.5 | 22-33 | 14-22 | 19 | 81 | 45 | 0.4-1.4 | 0.21 |
| JX-7-EX-33B | M40×1.5 | NPT1 1/4” | G1 1/4” | ＜25.5 | 22-33 | 19-28 | 19 | 81 | 55 | 0.6-1.9 | 0.3 |
| JX-7-EX-41A | M40×1.5 | NPT1 1/4” | G1 1/4” | ＜31 | 28-41 | 24-33 | 19 | 88 | 55 | 0.6-2.2 | 0.26 |
| JX-7-EX-41B | M50×1.5 | NPT1 1/2” | G1 1/2” | ＜31 | 28-41 | 29-41 | 19 | 88 | 65 | 0.8-2.3 | 0.36 |
| JX-7-EX-52.5A | M50×1.5 | NPT1 1/2” | G1 1/2” | ＜37 | 36-52.5 | 29-41 | 19 | 96 | 65 | 0.8-2.3 | 0.35 |
| JX-7-EX-52.5B | M63×1.5 | NPT2” | G2” | ＜37 | 36-52.5 | 38-52 | 19 | 96 | 77 | 0.9-2.4 | 0.47 |
| JX-7-EX-65A | M63×1.5 | NPT2” | G2” | ＜49 | 46-65 | 38-52 | 19 | 114 | 82 | 0.9-2.4 | 0.45 |
| JX-7-EX-65B | M75×1.5 | NPT2 1/2” | G2 1/2” | ＜55 | 46-65 | 38-58 | 19 | 114 | 93 | 0.9-2.4 | 3 |
| JX-7-EX-78 | M75×1.5 | NPT2 1/2” | G2 1/2” | ＜64 | 57-78 | 47.5-74 | 19 | 119 | 110 | 0.9-2.4 | 2.9 |
| JX-7-EX-88 | M90×1.5 | NPT3” | G3” | ＜75 | 68-88 | 19 | 119 | 121 | 0.9-2.8 | 4 | |
| JX-7-EX-103 | M115×1.5 | NPT4” | G4” | ＜90 | 83-103 | 19 | 125 | 137 | 0.9-2.8 | 4.9 | |
