Нейлоновый кабельный ввод с единой структурой - резьба PG

Описание

Запрос сейчас >>

Размер резьбы: Резьба PG

Материал: одобрен UL — нейлон PA66 (воспламеняемость UL94V-2) для деталей ACF. См. рисунок ниже. (Принять, чтобы сделать воспламеняемость UL V-0); Резина EPDM предназначена для деталей BD. (Принимаем изготовление ужинной резины: устойчивы к высокой температуре резины, устойчивы к сильной кислоте/алкоголю и т. д.).

Сертификация продукции: сертификация CE, сертификация ROHS и ISO9001.

Степень защиты: IP68- 10 БАР.

Рабочая температура: от -40 ℃ до 100 ℃ в статическом состоянии или мгновенная термостойкость до 120 ℃; От -20 ℃ до 80 ℃ в динамическом состоянии или мгновенная термостойкость до 100 ℃.

Характеристики: Захваты и уплотнения превосходной конструкции, уплотнительная гайка издают звук щелчка и снова открываются, надежно удерживают кабель и имеют более широкий диапазон кабелей. Устойчивость к соленой воде, слабой кислоте, спирту, маслу, жиру и обычным растворителям.

Цвета: черный (RAL9005), серый (RAL7035), другие цвета доступны по запросу.

Дополнительные параметры: Возможна настройка. Добро пожаловать на запрос.

Нейлоновый кабельный ввод United Structure — PGthread
Код продукта	Нить AG	Диапазон кабеля (мм)	Внешний диаметр резьбы C1 (мм)	Длина резьбы GL (мм)	Размер ключа (мм)
JX-NLPG7A-UN	PG7	3-6,5	12,5	8	17/15
JX-NLPG7B-UN		3-5,5	12,5	8	17/19
JX-NLPG7C-UN		3-5,5	12,5	15	17/19
JX-NLPG7D-UN		4-8	12,5	8	17/19
JX-NLPG7E-UN		4-8	12,5	15	17/19
JX-NLPG9A-UN	PG9	3-5,5	15.2	8.2	22/19
JX-NLPG9B-UN		3-5,5	15.2	15	22/19
JX-NLPG9C-UN		4-8	15.2	8.2	22/19
JX-NLPG9D-UN		4-8	15.2	15	22/19
JX-NLPG11A-UN	PG11	3-7	18,6	10	24/22
JX-NLPG11B-UN		3-7	18,6	15	24/22
JX-NLPG11C-UN		5-10	18,6	10	24/22
JX-NLPG11D-UN		5-10	18,6	15	24/22
JX-NLPG13.5A-UN	PG13.5	5-9	20,4	10	27/24
JX-NLPG13.5B-UN		5-9	20,4	15	27/24
JX-NLPG13.5C-UN		6-12,5	20,4	10	27/24
JX-NLPG13.5D-UN		6-12,5	20,4	15	27/24
JX-NLPG16A-UN	PG16	5-11	22,5	10,8	30/27
JX-NLPG16B-UN		5-11	22,5	15	30/27
JX-NLPG16C-UN		8,5-14	22,5	10,8	30/27
JX-NLPG16D-UN		8,5-14	22,5	15	30/27
JX-NLPG19A-UN	PG19	5-11	24	11	30/27
JX-NLPG19B-UN		5-11	24	15	30/27
JX-NLPG19C-UN		8,5-14	24	11	30/27
JX-NLPG19D-UN		8,5-14	24	15	30/27
JX-NLPG21A-UN	PG21	5-11	28,3	12	36/33
JX-NLPG21B-UN		5-11	28,3	15	36/33
JX-NLPG21C-UN		12.5-18	28,3	12	36/33
JX-NLPG21D-UN		12.5-18	28,3	15	36/33
JX-NLPG25A-UN	PG25	14-20	30	13	36/37
JX-NLPG25B-UN	PG25	14-20	30	15	36/37
JX-NLPG29A-UN	PG29	14-22	37	12	46/41
JX-NLPG29B-UN		14-22	37	15	46/41
JX-NLPG29C-UN		17-25	37	12	46/41
JX-NLPG29D-UN		17-25	37	15	46/41
JX-NLPG36A-UN	PG36	17-25,5	47	14	57/52
JX-NLPG36B-UN	PG36	24-32	47	14	57/52
JX-NLPG42A-UN	PG42	25-32	54	15	64/62
JX-NLPG42B-UN	PG42	30-41	54	15	64/62
JX-NLPG48A-UN	PG48	29-38	59,3	18	70/65
JX-NLPG48B-UN	PG48	35-45,5	59,3	18	70/65

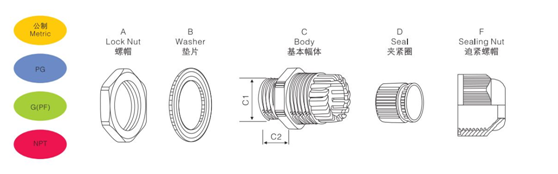

Чертеж нейлонового кабельного ввода объединенной конструкции

Нейлоновый кабельный ввод
