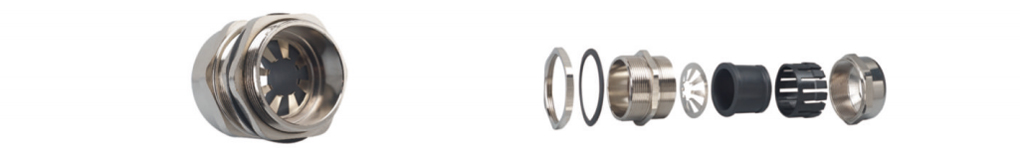

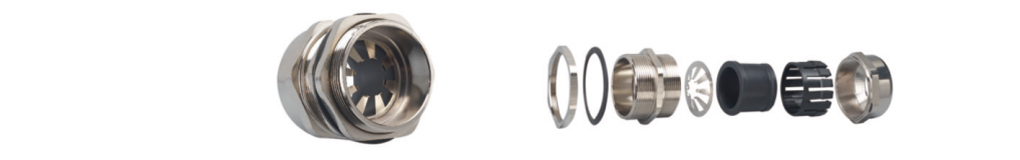

MG EMC Metal Cable Gland
MG EMC Metal Cable Gland

Металлический кабельный ввод ЭМС MG

Описание

Special clamping claws and clamping ring design, wide range of clamping cables, strong tensile strength, waterproof, dustproof, salt-resistant, weak acid, alcohol, oil, grease and general solvents.

Запрос сейчас >>

Описание

Резьба: Метрическая, PG,G(PF),резьба NPT;

Материалы: никелированная латунь/SS304/SS316L для деталей A, C, C1, F, нейлон PA66 для детали E; резина EPDM для деталей B.D (также принимаются к изготовлению: устойчивая к высоким температурам резина, устойчивая
сильная кислота/щелочь и т. д.);

Степень защиты: IP68-10 Бар;

Рабочая температура: от -40C до 100C в статическом состоянии или мгновенная термостойкость до 120 ℃;

Особенности: Захваты и уплотнения превосходной конструкции, уплотнительная гайка издает звук «Mclick» и снова открывается, надежно удерживает кабель и имеет более широкий диапазон кабелей. Устойчив к соленой воде, слабой кислоте, спирту, маслу, жиру и обычным растворителям.

Серия Е

Код

Резьба МГ

(мм) Диапазон кабеля

(мм) Внешний диаметр резьбы

(мм) Диаметр монтажного отверстия

GL(мм) Длина резьбы GL

(мм) Размер ключа

JX-E.M12A-ЭМС

М 12Х1,5

3-5,3

12

12-12,3

8

17/17

JX-E.M12B-ЭМС

4,5-7,8

12

12-12,3

8

17/17

JX-E.M16A-ЭМС

М16Х1,5

4-7

16

16-16,3

9

22/22

JX-E.M16B-EMC

6-10

16

16-16,3

9

22/22

JX-E.M20A-ЭМС

М20Х1,5

5-8,8

20

20-20,3

9,5

24/24

JX-E.M20B-ЭМС

7-12

20

20-20,3

9,5

24/24

JX-E.M20C-ЭМС

9-14

20

20-20,3

9,5

26/26

JX-E.M25A-ЭМС

М25Х1,5

12-16

25

25-25,4

12

32/32

JX-E.M25B-ЭМС

14-18

25

25-25,4

12

32/32

JX-E.M32A-ЭМС

М32Х1,5

16-22

32

32-32,4

12,5

41/41

JX-E.M32B-ЭМС

18-25

32

32-32,4

12,5

41/41

JX-E.M40A-ЭМС

М40Х1,5

21-25

40

40-40,4

15

50/50

JX-E.M40B-ЭМС

24-30

40

40-40,4

15

50/50

JX-E.M50A-ЭМС

М50Х1,5

26-32

50

50-50,4

15

60/60

JX-E.M50B-ЭМС

31-41

50

50-50,4

15

60/60

JX-E.M63A-ЭМС

М63Х1,5

40-46

63

63-63,4

15

73/73

JX-E.M63B-ЭМС

44-51

63

63-63,4

15

73/73

JX-E.M75A-ЭМС

М75Х1,5

50-56

75

75-75,6

15

85/85

JX-E.M75B-ЭМС

56-66

75

75-75,6

15

85/85

JX-E.M90A-ЭМС

М90Х1,5

58-68

90

90-91

20

102/102

JX-E.M90B-ЭМС

66-77

90

90-91

20

102/102

JX-E.M100A-ЭМС

М100Х1,5

58-68

100

100-101

25

116/116

JX-E.M100B-ЭМС

66-77

100

100-101

25

116/116

Серия Е

Код

Резьба МГ

(мм) Диапазон кабеля

(мм) Внешний диаметр резьбы

(мм) Диаметр монтажного отверстия

GL(мм) Длина резьбы GL

(мм) Размер ключа

JX-E.PG7A-EMC

PG7-ЭМС

3-5,3

12,5

12,5-12,8

8

17/17

JX-E.PG7B-EMC

4,5-7,8

12,5

12,5-12,5

8

17/17

JX-E.PG9A-EMC

PG9-ЭМС

3-5,8

15.2

15,2-15,5

8

18/18

JX-E.PG9B-EMC

4,5-7,8

15.2

15,2-15,5

8

18/18

JX-E.PG11A-ЭМС

PG11-ЭМС

4-7

18,6

18,6-18,9

9

22/22

JX-E.PG11B-EMC

6-10

18,6

18,6-18,9

9

22/22

JX-E.PG13.5A-ЭМС

PG13.5-ЭМС

5-8,8

20,4

20,4-20,7

9,5

24/24

JX-E.PG13.5B-ЭМС

7-12

20,4

20,4-20,7

9,5

24/24

JX-E.PG16A-ЭМС

PG16-ЭМС

7-11

22,5

22,5-22,8

9,5

26/26

JX-E.PG16B-EMC

9-14

22,5

22,5-22,8

9,5

26/26

JX-E.PG21A-ЭМС

PG21-ЭМС

12-16

28,3

28,3-28,7

12

32/32

JX-E.PG21B-EMC

14-18

28,3

28,3-28,7

12

32/32

JX-E.PG29A-EMC

PG29-ЭМС

16-22

37

37-37,4

12,5

41/41

JX-E.PG29B-EMC

18-25

37

37-37,4

12,5

41/41

JX-E.PG36A-ЭМС

PG36-ЭМС

21-25

47

47-47,4

15

50/50

JX-E.PG36B-ЭМС

24-30

47

47-47,4

15

50/50

Тип резьбы G, тип резьбы NPT

Серия Е

Код

Резьба МГ

(мм) Диапазон кабеля

(мм) Внешний диаметр резьбы

(мм) Диаметр монтажного отверстия

GL(мм) Длина резьбы GL

(мм) Размер ключа

JX-E.G1/4A-EMC

Г(ПФ)1/4"

3-5,3

13.157

13,2-13,4

8

17/17

JX-E.G1/4B-EMC

4,5-7,8

13.157

13,2-13,4

8

17/17

JX-E.G3/8A-EMC

Г(ПФ)3/8"

4-7

16,662

16,7-16,9

9

22/22

JX-E.G3/8B-EMC

6-10

16,662

16,7-16,9

9

22/22

JX-E.G1/2A-ЭМС

Г(ПФ)л/2 "

7-11

20.955

21-21,2

9,5

26/26

JX-E.G1/2B-EMC

9-14

20.955

21-21,2

9,5

26/26

JX-E.G3/4A-ЭМС

Г(ПФ)3/4"

12-16

26.441

26,5-26,8

12

32/32

JX-E.G3/4B-EMC

14-18

26.441

26,5-26,8

12

32/32

JX-E.G1A-EMC

Г(ПФ)1"

16-22

33,249

33,3-33,6

12,5

41/41

JX-E.G1B-EMC

18-25

33,249

33,3-33,6

12,5

41/41

JX-E.G11/4A-ЭМС

Г(ПФ)11/4"

21-25

41,91

42-42,3

15

50/50

JX-E.G11/4B-EMC

24-30

41,91

42-42,3

15

50/50

JX-E.G11/2A-ЭМС

Г(ПФ)11/2"

26-32

47,803

48-48,4

15

60/60

JX-E.G11/2B-EMC

31-41

47,803

48-48,4

15

60/60

JX-E.G2A-EMC

Г(ПФ)2 "

40-46

59,614

60-60,4

15

73/73

JX-E.G2B-EMC

44-51

59,614

60-60,4

15

73/73

JX-E.G21/2-ЭМС

Г(ПФ)21/2"

50-56

75.184

75,2-75,6

18

85/88

JX-E.G21/2-ЭМС

66-56

75.184

75,2-75,6

18

85/88

JX-E.NPT3/8A-ЭМС

НПТ3/8"

4-7

17.055

13

22

JX-E.NPT3/8B-EMC

6-10

17.055

13

22

JX-E.NPT1/2A-ЭМС

НПТ1/2"

7-11

21.223

13

26

JX-E.NPT1/2B-ЭМС

9-14

21.223

13

26

JX-E.NPT3/4A-ЭМС

НПТ3/4"

12-16

26,568

14

32

JX-E.NPT3/4B-ЭМС

14-18

26,568

14

32

JX-E.NPT1A-EMC

НПТ1»

16-22

33,227

15

41

JX-E.NPT1B-EMC

18-25

33,227

15

41

JX-E.NPT11/4A-ЭМС

НПТл 1/4"

21-25

41,984

15

50

JX-E.NPT11/4B-ЭМС

240-30

41,984

15

50
