Взрывозащищенный кабельный ввод

Описание

Explosion Proof Cable Gland is widely used in oil, chemical, coal mines, ships, aerospace and other fields.It has the characteristics of high strength, corrosion corrosion, high temperature resistance, pressure resistance, etc., and can run stably in a harsh working environment for a long time.

Запрос сейчас >>

Материал: Латунь, никелированная/SS304/SS316L

Обработка поверхности: никелирование, пассивация.

Уплотнительные материалы: силикон, неопрен.

Маркировка взрывозащиты: ExdllC GB

Классификация пожаробезопасности: V0(UL94)

Степень защиты: IP66-10, (резьбовая часть)

Окружающая температура: статическая от -60°C до 100°C, кратковременно 120°C.

Dymamic от -20°C до 80°C, кратковременно 100°C Без галогенидов

Условия окружающей среды: высокая температура и суровые условия.

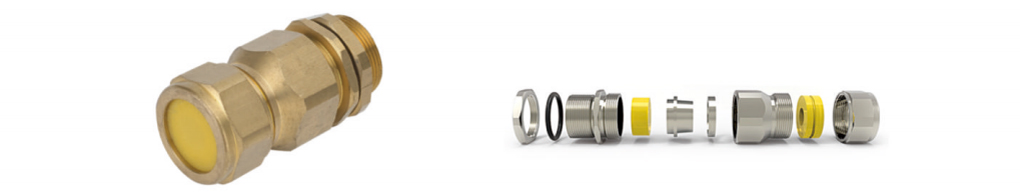

Взрывозащищенный кабельный ввод серии JX-6

Двойное сжатие

1.Материал: латунь, никелированная/SS304/SS316L

2.кабель с упаковочным уплотнением;

3.с быстрой установкой, безопасностью, надежностью и другими характеристиками хорошей защиты;

4. подходит для зажима и фиксации различных типов бронированного кабеля.

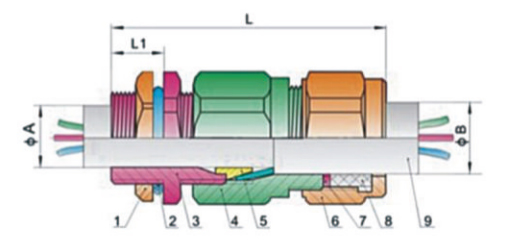

1 гайка 2 уплотнительное кольцо 3 впускной соединительный корпус

4 средний соединительный корпус 5 коническая втулка

6 коническая гайка 7 прокладка 8 уплотнительное кольцо 9 бронированный кабель

Код	Метрическая резьба (М)	Дюймовая резьба (G)	(ДНЯО)резьба	Внешний диаметр кабеля		Ll Длина резьбы (мм)	L длина (мм)	Экс-марка	Уровень защиты
Код	Метрическая резьба (М)	Дюймовая резьба (G)	(ДНЯО)резьба	Выход Амм	Входящий B мм	Ll Длина резьбы (мм)	L длина (мм)	Экс-марка	Уровень защиты
JX-6-EX-16	М16Х1,5	-	-	9	5-15	16	72	ExdllCGb	IP66
JX-6-EX-20	М20Х1,5	Гл/2	НПТ 1/2	9	5-15	16	72
JX-6-EX-25	М25Х1,5	G3/4	НПТ 3/4	15	8-20	16	72
JX-6-EX-32	М32Х1,5	Г1	НПТ1	19	10-25	18	81
JX-6-EX-40	М40Х1,5	Гл/4	НПТ 11/4	27	12-30	20	94
JX-6-EX-50	М50Х1,5	Гл/2	НПТ 11/2	35	14-38	20	96
JX-6-EX-63	М63Х1,5	G2	ДНЯО 2	42	20-48	20	99
JX-6-EX-75	М75Х1,5	G21/2	НПТ 2 1/2	52	24-58	22	110
JX-6-EX-88	М88Х1,5	Г3С	НПТ3С	65	30-70	22	115
JX-6-EX-90	М90Х1,5	G3	НПТ3	65	30-70	22	115
JX-6-EX-100	М100Х1,5	G4S	НПТ4С	86	45-102	23	121
JX-6-EX-110	М110Х1,5	G4	НПТ4	90	45-102	23	121
