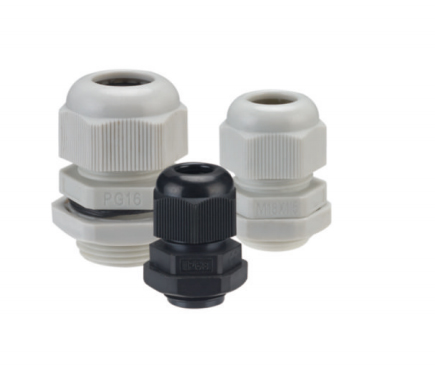

Стандартный нейлоновый кабельный ввод

Материал: Нейлон PA66, NBR

Спецификация головки: Метрическая,PG,G,NPT.

Рабочая температура: от -40 ℃ до 1000 C в статическом состоянии, мгновенная термостойкость до t0 1200 ℃, от -20 ℃ до 80 ℃ в динамическом состоянии, мгновенная термостойкость до 100 ℃.

Характеристики: Специальная конструкция зажимного диаметра и резиновой части, большой диапазон зажимного кабеля, сверхсильное сопротивление растяжению, водонепроницаемость, защита от пыли и высокая устойчивость к воздействию соли, кислоты, щелочи, спирта, жира и обычных нечистот.

Цвет: черный, серый, а также специальные цвета (белый, красный, синий, темно-серый), которые могут быть разработаны по запросу.

Модель

Внешний диаметр резьбы мм

Размер отверстия (мм)

Длина резьбы мм

Толщина корпуса мм

Диапазон кабеляΦ (мм)

Размер гаечного ключа A&F (мм)

JX-PG7

12,5

Φ12,6-13

9

3

3,5~6,5

18/16

4JX-PG9

15.2

Φ15,3-15,5

9

3

4~8

22/19

JX-PG11

18,6

Φ18,7-19

9

3

5~1o

24/22

JX-PG13.5

20,4

Φ20,5-21

9

4

6~12

27/24

JX-PG16

22,5

Φ22,6-23

10

5

10~14

30/27

JX-PG19

24

Φ24,2-24,5

10

5

12~16

30/28

JX-PG21

28,3

Φ28,5-29

12

5

13~18

36/33

JXx-PG25

30

Φ30,2-30,5

12

6

16~21

37/35

Jx-PG29

37

Φ37,2-37,5

12

6

18~25

45/42

Jx-PG36

47

Φ47,3-48

17

7

22~32

58/52

Jx-PG42

54

Φ54,5-55

19

7

32~38

65/60

Jx-PG48

59,3

Φ60-61

19

7

37~44

70/69

Jx-PG63

71

Φ71,5-72

27

19

42~51

83/75

Модель

Внешний диаметр резьбы мм

Размер отверстия (мм)

Длина резьбы мм

Толщина корпуса мм

Диапазон кабеля Φ (мм)

Размер гаечного ключа A&F (мм)

JX-M12

М 12х1,5

Φ12,2-12,5

9

3

3-6,5

18/16

JX-M16

М16х 1,5

Φ16,2-16,5

9

3

4~8

22/19

JX-M18

М18Х1,5

Φ18,2-18,5

9

3

5-10

24/22

JX-M20

М20Х 1,5

Φ20,2-20,5

9

5

6~12

27/24

JX-M22

М22Х1,5

Φ22,2-22,5

10

5

10-14

30/27

JX-M24

М24Х1,5

Φ24,2-24,5

10

5

12-15

33/28

JX-M25

М25 хл.5

Φ25,2-25,5

10

5

13-15

33/28

JX-M25

М25 хл.5

Φ25,2-25,5

12

5

13-18

33/30

JX-M25

М25 хл.5

Φ25,2-25,5

12

5

9-16

33/33

JX-M27

М27Х1,5

Φ27,2-27,5

12

5

13-18

35/33

JX-M30

М30Х1,5

Φ30,2-30,5

12

6

16-21

37/37

JX-M32

М32Х1,5

Φ32,2-32,5

12

6

16-21

39/35

JX-M36

М36Х1,5

Φ36,2-37

12

6

18-25

45/42

JX-M40

М40Х1,5

Φ40,2-41

17

7

22-30

52/52

JX-M50

М50Х1,5

Φ50,5-51

19

10

32-38

60/60

JX-M63

М63 хл.5

Φ63,5-64

19

10

37-44

74/69

JX-M72

М72Х1,5

Φ72,5-73

27

10

45-50

88/78

JX-M75

М75Х2

76

26

10

45-50

88/78

JX-M80

М80Х2

81

28

11

60-70

90/97

JX-M88

М88Х2

89

28

11

60-70

98/97

JX-M100

М100Х2

102

29

11

80-90

110/115

JX-MU4

М114Х2

116

29

11

80-90

122/115
