Водонепроницаемый разъем

Описание

Made from Nylon PA66 can resistant to Salt water, gasoline, alcohol, oil, grease, easter keyton ether, benzine, common solvent, weak acids & weak alkalies.

Запрос сейчас >>

Степень защиты: IP68

Термостойкость: от -40°C до 105℃.

Температура хранения: комнатная температура.

Материал: нейлон PA66 (огнестойкий).

Материал уплотнительного кольца: силикон (материал для защиты окружающей среды)

Применимый объем кабеля: Φ 3–6,5 Φ 4–8 Φ 7–10

Способ подключения: винтовая обжимная пружина thpe

Материал проводника: никелированная латунь 59-1.

Применимый номер квадрата линии: 0,5 ~ 2,5 мм

Испытательное напряжение: 2500 В

Номинальное напряжение/ток: 400 В/25 А

Огнестойкий класс: UL-94V0

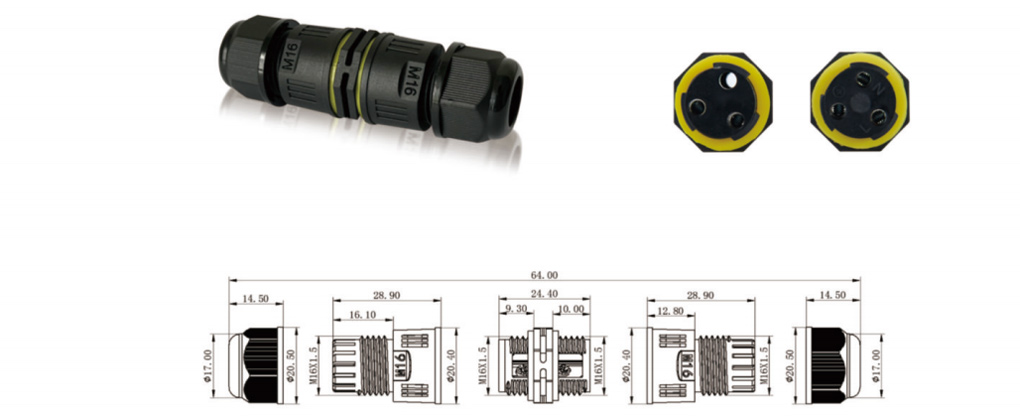

JX-KCM16

Модель	М16-01	М16-02	М16-03	Н16-05	М16-06	М16-07
Количество/мешок	20	20	20	20	20	20
основной	2–ядро	2–ядро	2–ядро	3-ядерный	3-ядерный	3-ядерный
Диапазон кабеля (мм)	3-6,5	4-8	7-10	3-6,5	4-8	7-10
Вес за шт. (г)	17.2	17	16.2	19,4	18,8	18,2
Вес одной коробки (кг)	17,6	17.2	16,6	19,6	19	18,5

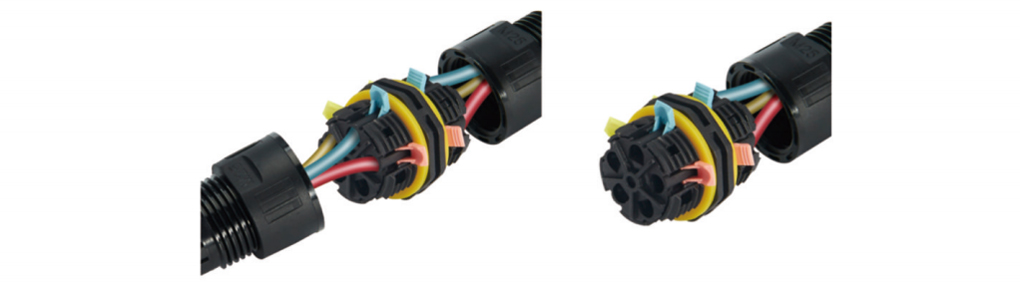

1. Вставьте провод в отверстие медной детали, затем закрепите ручку (как показано на рисунке).

2. Установите запирающий момент 0,6-0,8 Нм, не слишком большой крутящий момент, влияет на производительность продукта.

3. Зазор при сборке должен быть менее 0,2 мм, сборка должна быть плотной, а не свободной.

4. Дополнительные характеристики вилки зажима для проводов (как показано на рисунке 2).

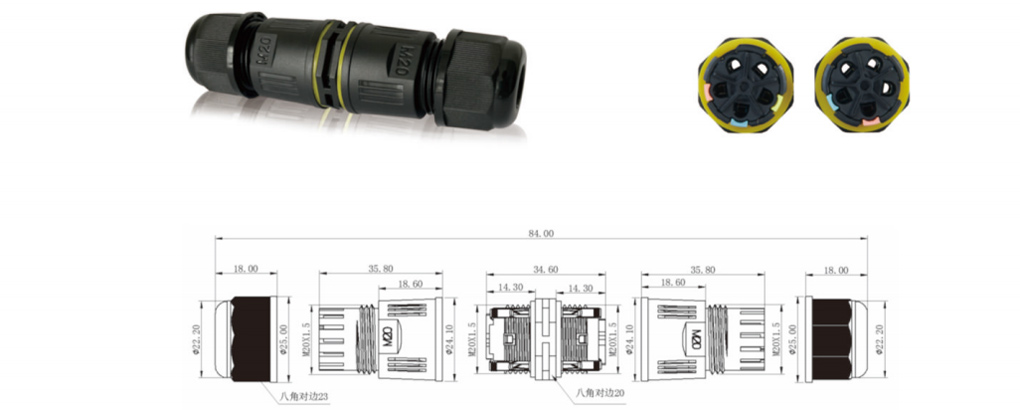

JX-KCM20

Модель	М20-02	М20-02	М20-03	М20-03
Количество/мешок	20	20	20	20
основной	2–ядро	2–ядро	3-ядерный	3-ядерный
Диапазон кабеля (мм)	5-8	9-12	5-8	9-12
Вес за шт. (г)	22,7	22,7	22,7	22,7
Вес одной коробки (кг)	555	555	555	555

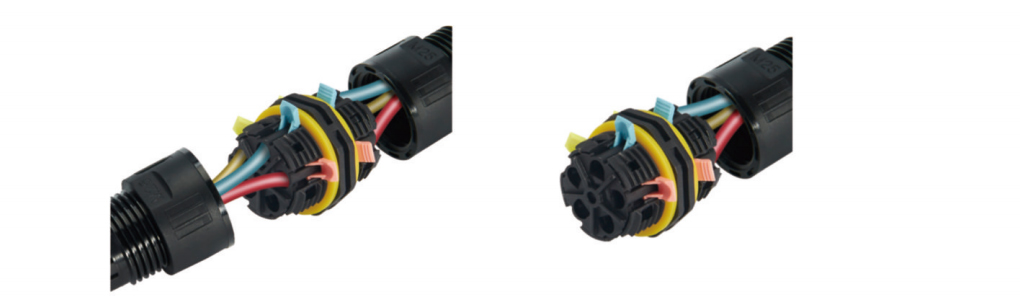

1. Вставьте провод в отверстие медной детали, затем закрепите ручку (как показано на рисунке).

3. Зазор при сборке должен быть менее 0,2 мм, сборка должна быть плотной, а не свободной.

4. Дополнительные характеристики вилки зажима для проводов (как показано на рисунке).

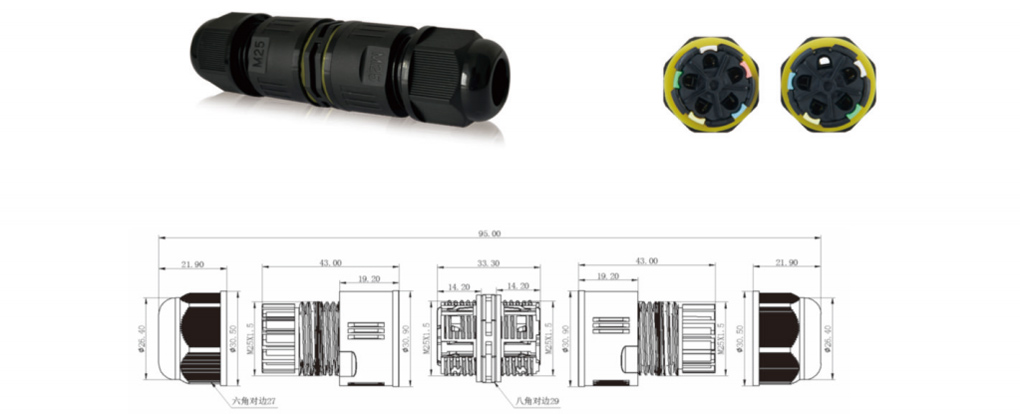

JX-KCM25

Модель	М25-02 5-8	М25-02 9-12	М25-02 10-14	М25-03 5-8	М25-03 9-12	М25-03 10-14	М25-04 5-8	М25-04 9-12	М25-04 10-14	М25-05 5-8	М25-05 9-12	М25-05 10-14
Количество/мешок	10	10	10	10	10	10	10	10	10	10	10	10
основной	2-ядерный	2-ядерный	3-ядерный	3-ядерный	3-ядерный	4-ядерный	4-ядерный	4-ядерный	5-ядерный	5-ядерный	5-ядерный	5-ядерный
Диапазон кабеля (мм)	5-8	9-12	10-14	5-8	9-12	10-14	5-8	9-12	10-14	5-8	9-12	10-14
Вес за штуку (г)	44,5	44,5	44,5	44,5	44,5	44,5	44,5	44,5	44,5	44,5	44,5	44,5
вес одной коробки (кг)	449	449	449	449	449	449	449	449	449	449	449	449

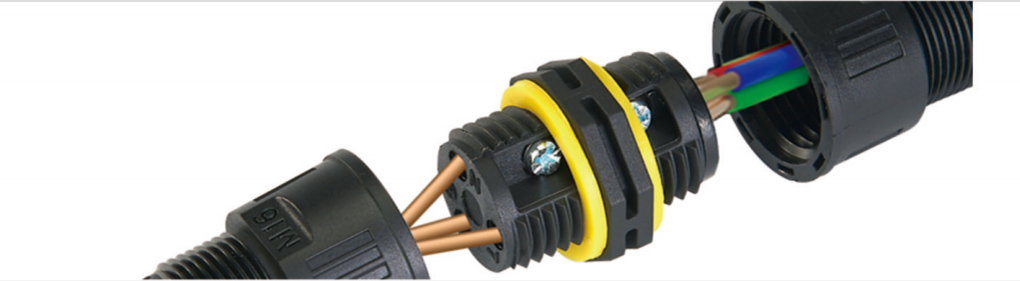

1. Вставьте провод в отверстие медной детали, затем закрепите ручку (как показано на рисунке).

2. Установите запирающий момент 0,6-0,8 нм, не слишком большой крутящий момент, влияет на производительность продукта.

3. Зазор при сборке должен быть менее 0,2 мм, сборка должна быть плотной, а не свободной.

4. Дополнительные характеристики вилки зажима для проводов (как показано на рисунке 2).
