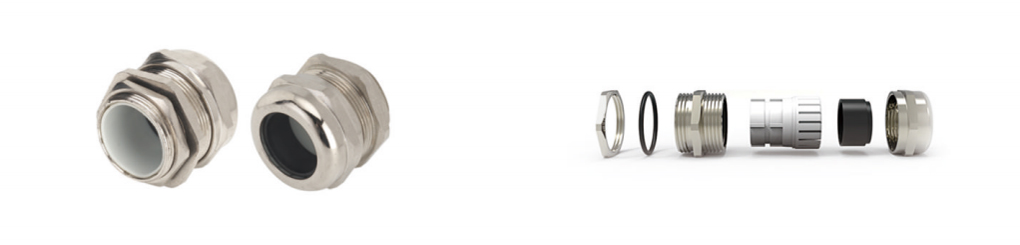

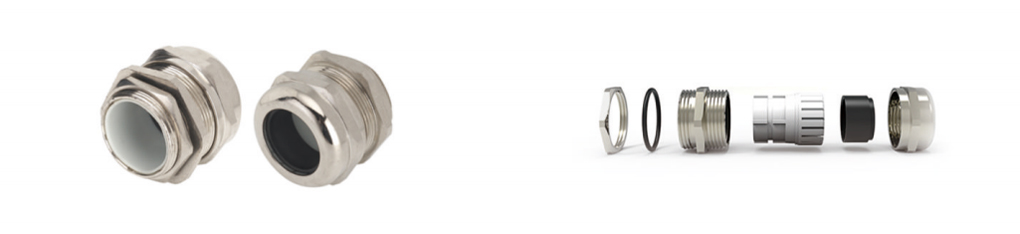

Латунный кабельный ввод сквозного типа

Описание

The metal cable waterproof joint is a supporting product of the cable. The joint can lock the cable, and the other end can be connected to the equipment box, or can be connected to the electric equipment with internal thread at the inlet and outlet according to the selected thread.

Запрос сейчас >>

Материал: латунь, никелированная.

Коготь: ПА

Уплотнение и уплотнительное кольцо: NBR

Сертификаты: IP68.ISO9001, TUV.

Степень защиты: IP68.

Устойчивость к температуре: от -40 ℃ до 10°C, кратковременно до 120°℃.

Длина резьбы: Стандартный тип резьбы используется для оборудования с внутренней резьбой или для тонкой доски. Более длинный тип резьбы используется для толстой доски.

Функция: Простая установка: просто вставьте кабель через собранный сальник и затяните контргайку сальника, пока кабель не будет закреплен. Эти кабельные сальники устойчивы к воде, пыли, соли, кислотным щелочам, спирту, маслу и обычным растворителям.

Тип метрической резьбы

Код	Нить AG	Диапазон кабеля (мм)	Внешний диаметр резьбы (мм)	Диаметр монтажного отверстия (мм)	Длина резьбы GL (мм)	Длина соединения H (мм)	Размер ключа (мм)
JX-M12-TR	М 12Х1,5	6,5-3	12	12-12,2	7	19	14
JX-M14-TR	ММХ 1.5	8-4	14	14-14,2	7	19	17
JX-M16-TR	М16Х1,5	8-4	16	16-16,2	8	20	18
JX-M18-TR	М18Х1,5	10-5	18	18-18,2	8	21	20
JX-M20-TR	М20Х1,5	12-6	20	20-20,2	8	22	22
JX-M22-TR	М22Х1,5	14-10	22	22-22,2	8	23	24
JX-M24-TR	М24Х1,5	14-10	24	24-24,2	9	25	24/27
JX-M25A-TR	М25Х1,5	14-10	25	25-25,2	9	25	24/27
JX-M25B-TR	М25Х1,5	16-8	25	25-25,2	9	27	27
JX-M25C-TR	М25Х1,5	18-13	25	25-25,2	9	27	30/27
JX-M27A-TR	М27Х1,5	18-13	27	27-27,2	9	27	30
JX-M27B-TR	М27Х2	18-13	27	27-27,2	9	27	30
JX-M28A-TR	М28Х1,5	18-13	28	28-28,2	9	27	30
JX-M28B-TR	М28Х2	18-13	28	28-28,2	9	27	30
JX-M30A-TR	М30Х1,5	18-13	30	30-30,2	9	29	30/32
JX-M30B-TR	М30Х2	18-13	30	30-30,2	9	29	30/32
JX-M32A-TR	М32Х1,5	22-15	32	32-32,2	10	29	35
JX-M32B-TR	М32Х1,5	20-16	32	32-32,2	10	29	35
JX-M32C-TR	М32Х2	22-15	32	32-32,2	10	29	35

Тип метрической резьбы

Код	Нить AG	Диапазон кабеля (мм)	Внешний диаметр резьбы (мм)	Диаметр монтажного отверстия (мм)	Длина резьбы GL (мм)	Длина соединения H (мм)	Размер ключа (мм)
JX-M36A-TR	М36Х1,5	25-18	36	36-36,2	10	31	40
JX-M36B-TR	М36Х2	25-18	36	36-36,2	10	31	40
JX-M37A-TR	М37Х1,5	25-18	37	37-37,2	10	31	40
JX-M37B-TR	М37Х2	25-18	37	37-37,2	10	31	40
JX-M40A-TR	М40Х1,5	25-18	40	40-40,2	11	31	40/45
JX-M40B-TR	М40Х2	25-18	40	40-40,2	11	31	40/45
JX-M40C-TR	М40Х1,5	30-22	40	40-40,2	11	35	45
JX-M40D-TR	М40Х2	30-22	40	40-40,2	11	35	45
JX-M42A-TR	М42Х1,5	30-22	42	42-42,2	11	35	45
JX-M42B-TR	М42Х2	30-22	42	42-42,2	11	35	45
JX-M60A-TR	М60Х1,5	44-37	60	60-60,2	13	38	64
JX-M60B-TR	М60Х2	44-37	60	60-60,2	13	38	64
JX-M63A-TR	М63Х1,5	44-37	63	63-63,2	13	38	64/68
JX-M63B-TR	М63Х2	44-37	63	63-63,2	13	38	64/68
JX-M64A-TR	М64Х1,5	44-37	64	64-64,2	13	38	64/68
JX-M64B-TR	М64Х2	44-37	64	64-64,2	13	38	64/68
JX-M72-TR	М72Х2	52-42	72	72-72,2	15	42	78
JX-M75-TR	М75Х2	52-42	75	75-75,2	15	42	78
JX-M80-TR	М80Х2	62-50	80	80-80,2	15	45	86/88
JX-M88-TR	М88Х2	70-60	88	88-88,2	15	45	98
JX-M100-TR	М100Х2	80-70	100	100-100,2	15	45	110

Тип резьбы PG

Код	Нить AG	Диапазон кабеля (мм)	Внешний диаметр резьбы (мм)	Диаметр монтажного отверстия (мм)	Длина резьбы GL (мм)	Длина соединения H (мм)
JX-PG7-TR	PG7	6,5-3	12,5	12,5-12,7	7	14
JX-PG9-TR	PG9	8-4	15.2	15,2-15,4	8	17
Jx-PG11-TR	PG11	10-5	18,6	18,6-18,8	8	20/21
JX-PG13.5-TR	PG13.5	12-6	20,4	20,4-20,6	8	22
JX-PG16-TR	PG16	14-10	22,5	22,5-22,7	9	24
JX-PG21-TR	PG21	18-13	28,3	28,3-28,5	9	30
JX-PG25-TR	PG25	22-15	32	32-32,2	10	35
JX-PG29-TR	PG29	25-18	37	37-37,2	11	40
JX-PG36-TR	PG36	33-25	47	47-47,2	12	50
JX-PG42-TR	PG42	38-32	54	54-54,2	13	57
JX-PG48-TR	PG48	44-37	59,3	59,3-59,5	14	64
JX-PG63-TR	PG63	52-42	72	72-72,2	15	78
