В данном применении кабельные вводы ЭМС используются для защиты электрооборудования от электромагнитных помех. Кабе...
Посмотреть больше

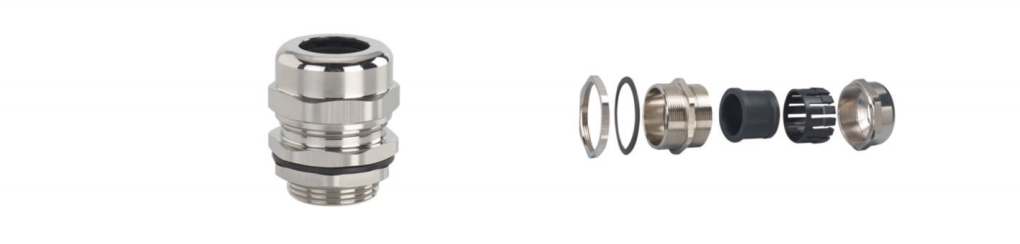

The metal cable waterproof joint is a supporting product of the cable. The joint can lock the cable, and the other end can be connected to the equipment box, or can be connected to the electric equipment with internal thread at the inlet and outlet according to the selected thread.
Запрос сейчас >>
Резьба: Метрическая, PG,G(PF), резьба NPT;
Материалы: латунь с никелированным покрытием для частей A и F, нейлон PA66.
Резина EP DM для деталей B. Dparts (также принимается для изготовления супер: устойчива к высокотемпературной резине, устойчива к сильной кислоте/щелочи и т. д.);
Степень защиты: IP68-10 Бар;
Рабочая температура: от -40°С до 100°С в статическом состоянии или мгновенная термостойкость до 20°С;
Особенности: Захваты и уплотнения превосходной конструкции, уплотнительная гайка издает звук щелчка и снова открывается, надежно удерживает кабель и имеет более широкий диапазон кабелей. Устойчив к соленой воде, слабой кислоте, спирту, маслу, жиру и обычным растворителям.
Тип метрической резьбы
(мм) Внешний диаметр резьбы | Код | (мм) Диапазон кабеля | (мм) Внешний диаметр резьбы | (мм) Диаметр монтажного отверстия | GL(мм) Длина резьбы GL | (мм) Размер ключа |
| М12Х1,5 | JX-M12A-MG | 3-5,3 | 12 | 12-12,3 | 8 | 17/17 |
JX-M12B-МГ | 4,5-7,8 | 12 | 12-12,3 | 8 | 17/17 | |
М16Х1,5 | JX-M16A-MG | 4-7 | 16 | 16-16,3 | 9 | 22/22 |
JX-M16B-MG | 6-10 | 16 | 16-16,3 | 9 | 22/22 | |
М20Х1,5 | JX-M20A-МГ | 5-8,8 | 20 | 20-20,3 | 9,5 | 24/24 |
JX-M20B-МГ | 7-12 | 20 | 20-20,3 | 9,5 | 24/24 | |
JX-M20C-МГ | 9-14 | 20 | 20-20,3 | 9,5 | 26/26 | |
М25Х1,5 | JX-M25-MG | 12-16 | 25 | 25-25,4 | 12 | 32/32 |
М32Х1,5 | JX-M32A-МГ | 16-22 | 32 | 32-32,4 | 12,5 | 41/41 |
JX-M32B-МГ | 18-25 | 32 | 32-32,4 | 12,5 | 41/41 | |
М40 х 1,5 | JX-M40A-MG | 21-25 | 40 | 40-40,4 | 15 | 50/50 |
JX-M40B-MG | 24-30 | 40 | 40-40,4 | 15 | 50/50 | |
М50 х 1,5 | JX-M50A-МГ | 26-32 | 50 | 50-50,4 | 15 | 60/60 |
JX-M50B-МГ | 31-41 | 50 | 50-50,4 | 15 | 60/60 | |
М63Х1,5 | JX-M63A-МГ | 40-46 | 63 | 63-63,4 | 15 | 73/73 |
JX-M63B-МГ | 44-51 | 63 | 63-63,4 | 15 | 73/73 | |
М75Х1,5 | JX-M75A-МГ | 50-56 | 75 | 75-75,6 | 15 | 85/88 |
JX-M75B-МГ | 56-66 | 75 | 75-75,6 | 15 | 85/88 | |
М90Х1,5 | JX-M90A-МГ | 58-68 | 90 | 90-91 | 20 | 102/106 |
JX-M90B-МГ | 66-77 | 90 | 90-91 | 20 | 102/106 | |
М 100Х1,5 | JX-M100A-МГ | 58-68 | 100 | 100-101 | 25 | 116/120 |
JX-M100B-МГ | 66-77 | 100 | 100-101 | 25 | 116/120 |
Тип резьбы PG
(мм) Внешний диаметр резьбы | Код | (мм)Диапазон кабеля | (мм)РезьбаН.Д. | (мм)Диаметр монтажного отверстия | (мм)Длина резьбы GL | (мм)Размер ключа |
PG7 | JX-PG7A-MG | 3-5,3 | 12,5 | 12,5-12,8 | 8 | 17/17 |
JX-PG7B-MG | 4,5・7,8 | 12,5 | 12,5-12,8 | 8 | 17/17 | |
PG9 | JX-PG9A-MG | 3-5,8 | 15.2 | 15,2-15,5 | 8 | 18/18 |
JX-PG9B-MG | 4,5-7,8 | 15.2 | 15,2-15,5 | 8 | 18/18 | |
PG11 | JX-PG11A-МГ | 4-7 | 18,6 | 18,6-18,9 | 9 | 22/22 |
JX-PG11B-МГ | 6-10 | 18,6 | 18,6-18,9 | 9 | 22/22 | |
PG13.5 | JX-PG13.5A-МГ | 5-8,8 | 20,4 | 20,4-20,7 | 9,5 | 24/24 |
JX-PG13.5B-МГ | 7-12 | 20,4 | 20,4-20,7 | 9,5 | 24/24 | |
PG16 | JX-PG16A-МГ | 7-11 | 22,5 | 22,5-22,8 | 9,5 | 26/26 |
JX-PG16B-МГ | 9-14 | 22,5 | 22,5-22,8 | 9,5 | 26/26 | |
PG21 | JX-PG21A-МГ | 12-16 | 28,3 | 28,3-28,7 | 12 | 32/32 |
JX-PG21B-МГ | 14-18 | 28,3 | 28,3-28,7 | 12 | 32/32 | |
PG29 | JX-PG29A-МГ | 16-22 | 37 | 37-37,4 | 12,5 | 41/41 |
JX-PG29B-МГ | 18-25 | 37 | 37-37,4 | 12,5 | 41/41 | |
PG36 | JX-PG36A-МГ | 21-25 | 47 | 47-47,4 | 15 | 50/50 |
JX-PG36B-МГ | 24-30 | 47 | 47-47,4 | 15 | 50/50 |
Тип резьбы G、Тип резьбы NPT
(мм) Внешний диаметр резьбы | Код | (мм) Диапазон кабеля | (мм) Внешний диаметр резьбы | (мм) Диаметр монтажного отверстия | GL(мм) Длина резьбы GL | (мм) Размер ключа |
Гл/4" | JX-G1/4A-МГ | 3-5,3 | 13.157 | 13,2-13,4 | 8 | 17/17 |
JX-G1/4B-МГ | 4,5-7,8 | 13.157 | 13,2-13,4 | 8 | 17/17 | |
Г3/8" | JX-G3/8A-МГ | 4-7 | 16,662 | 16,7-16,9 | 9 | 22/22 |
JX-G3/8B-МГ | 6-10 | 16,662 | 16,7-16,9 | 9 | 22/22 | |
Г1/2" | JX-G1/2A-МГ | 7-11 | 20.955 | 21-21,2 | 9,5 | 26/26 |
JX-G1/2B-МГ | 9-14 | 20.955 | 21-21,2 | 9,5 | 26/26 | |
Г3/4" | JX-G3/4A-МГ | 12-16 | 26.441 | 26,5-26,8 | 12 | 32/32 |
JX-G3/4B-МГ | 14-18 | 26.441 | 26,5-26,8 | 12 | 32/32 | |
Г1" | JX-G1A-MG | 16-22 | 33,249 | 33,3-33,6 | 12,5 | 41/41 |
JX-G1-MG | 18-25 | 33,249 | 33,3-33,6 | 12,5 | 41/41 | |
Г11/4" | JX-G11/4A-МГ | 21-25 | 41,91 | 42-42,3 | 15 | 50/50 |
JX-G11/4B-МГ | 24-30 | 41,91 | 42-42,3 | 15 | 50/50 | |
Г11/2" | JX-G11/2A-МГ | 26-32 | 47,803 | 48-48,4 | 15 | 60/60 |
JX-G11/2B-МГ | 31-41 | 47,803 | 48-48,4 | 15 | 60/60 | |
Г2" | JX-G2A-MG | 40-46 | 59,614 | 60-60,4 | 15 | 73/73 |
JX-G2B-MG | 44-51 | 59,614 | 60-60,4 | 15 | 73/73 | |
Г21/2" | JX-G2 1/2A-МГ | 50-56 | 75.184 | 75,2-75,6 | 18 | 85/88 |
JX-G2 1/2B-МГ | 66-56 | 75.184 | 75,2-75,6 | 18 | 85/88 | |
НПТ3/8" | JX-NPT3/8A-MG | 4-7 | 17.055 | 13 | 22 | |
JX-NPT3/8B-MG | 6-10 | 17.055 | 13 | 22 | ||
NPT1/2" | JX-NPT1/2A-MG | 7-11 | 21.223 | 13 | 26 | |
JX-NPT1/2B-MG | 9-14 | 21.223 | 13 | 26 | ||
НПТ3/4" | JX-NPT3/4A-MG | 12-16 | 26,568 | 14 | 32 | |
JX-NPT3/4B-MG | 14-18 | 26,568 | 14 | 32 | ||
НПТ1» | JX-NPT1A-MG | 16-22 | 33,227 | 15 | 41 | |
JX-NPT1B-MG | 18-25 | 33,227 | 15 | 41 | ||
NPT1 1/4" | JX-NPT11/4A-МГ | 21-25 | 41,984 | 15 | 50 | |
JX-NPT11/4B-MG | 240-30 | 41,984 | 15 | 50 |
