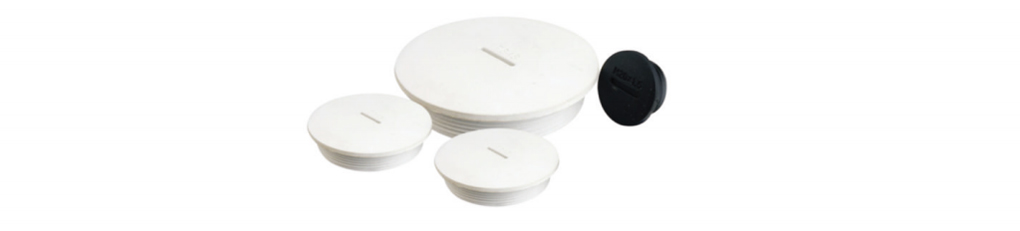

Нейлоновая винтовая заглушка

Модель

Внешний диаметр резьбы AG (мм)

Длина резьбы GL (мм)

Основной корпусO Размеры H (мм)

Размеры крышки D (мм)

Модель

Внешний диаметр резьбы AG (мм)

Длина резьбы GL (мм)

Основной корпусO Размеры H (мм)

Размеры крышки D (мм)

JX-PG7-НСК

12,5

8,5

12,5

15

JX-M12-НСК

12

8,5

12,5

15

JX-PG9-НСК

15.2

8,5

13

19

JX-M16-НСК

16

8,5

13

19

JX-PG11-НСК

18,6

9

13

22

JX-M18-НСК

18

9

13

22

JX-PG13.5-НСК

20,4

9

13

25

JX-M20-НСК

20

9

13

25

JX-PG16-НСК

22,5

10,5

15

27

JX-M22-НСК

22

10,5

15

27

JX-M25-НСК

25

10,5

15,5

30

JX-PG21-НСК

28,3

10,5

15,5

33

JX-M27-НСК

27

10,5

15,5

33

JX-PG29-НСК

37

11,5

16

44

JX-M32-НСК

32

10,5

16

38

JX-PG36-НСК

47

13,5

18

55

JX-M40-НСК

40

11,5

16

46

JX-PG42-НСК

54

13,5

18,5

62

JX-M50-НСК

50

13,5

18

56

JX-PG48-НСК

59,3

14,5

19,5

68

JX-M63-НСК

63

14

19

68

Материал: Нейлон Pa66

Уплотнительный материал: бутадиен-нитриловый каучук (NBR), резина, устойчивая к атмосферным воздействиям (EPDM).

Рабочая температура: от -40°C до 100°C в статическом состоянии, кратковременно до 120°C;

От -20°C до 80°C в динамическом состоянии, кратковременно до 100°C.

Степень защиты: IP68 (поверните деталь и используйте уплотнение)

Цвет: черный (ral9005), светло-серый (ral7035), а также специальные цвета, которые могут быть разработаны по запросу.
