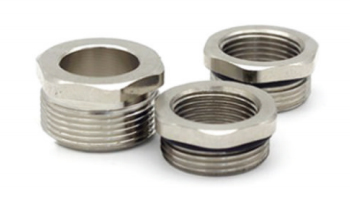

Редуктор

Материал: никелированная латунь/SS304/SS316L.

Температура окружающей среды: - 40°C~ 100°C, временная: до 120°C.

Функция: изменить большую резьбу на меньшую.

Применение: Переходник используется, если размеры существующих резьбовых отверстий слишком велики для данного сальника. Он обеспечивает средство соединения устройств кабельного ввода с оборудованием, имеющим различную резьбу.

Аксессуары: Контргайка, Уплотнительная шайба

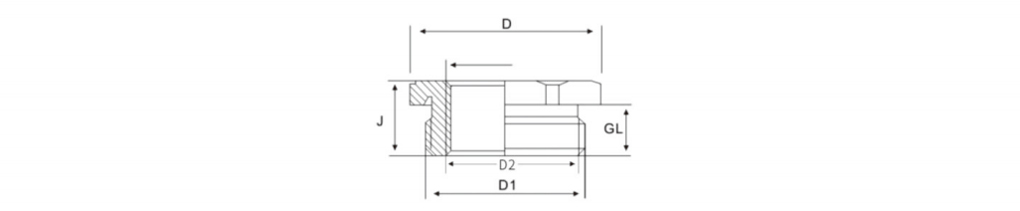

Код

Шестигранная серия

Размер

Длина резьбы GL (мм)

Высота (в)мм

Размер шестиугольника (D) мм

Внешняя резьба(Dl)

Внутренняя резьба (D2)

JX-M16/12A-RE

JX-M16/12B-RE

М16Х1,5

М 12Х1,5

6

8,5

18

JX-M20/16A-RE

JX-M20/16B-РЕ

М 20Х1,5

М 16Х1,5

6,5

9

24

JX-M25/20A-РЕ

JX-M25/20B-РЕ

М25Х1,5

М20Х1,5

7,5

10

30

JX-M32/25A-РЕ

JX-M32/25B-РЕ

М32Х1,5

М25Х1,5

8

11,5

40

JX-M40/32A-РЕ

JX-M40/32B-РЕ

М40Х1,5

М32Х1,5

9

12,5

43

JX-M50/40A-РЕ

JX-M50/40B-РЕ

М50Х1,5

М40Х1,5

10

14

57

JX-M63/50A-РЕ

JX-M63/50B-РЕ

М63Х1,5

М50Х1,5

10

14

64

JX-PG9/7A-RE

JX-PG9/7B-RE

PG9

PG7

6

8,5

17

JX-PG11/9A-RE

JX-PG11/9B-RE

PG11

PG9

6,5

8,5

20

JX-PG13.5/11A-RE

JX-PG13.5/11B-RE

PG13.5

PG11

6,5

9

22

JX-PG16/13.5A-RE

JX-PG16/13.5B-RE

PG16

PG13.5

6,5

9,5

24

JX-PG21/16A-RE

JX-PG21/16B-RE

PG21

PG 16

7,5

10

30

JX-PG29/21A-РЕ

JX-PG29/21B-РЕ

PG29

PG21

8

11,5

40

JX-PG36/29A-РЕ

JX-PG36/29B-РЕ

PG36

PG29

9

12,5

50

JX-PG42/36A-РЕ

JX-PG42/36B-РЕ

PG42

PG36

10

14

57

JX-PG48/42A-RE

JX-PG48/42B-РЕ

PG48

стр.42

10

14

64

JX-NPT1/2-NPT3/8A-RE

JX-NPT1/2-NPT3/8B-RE

НПТл/2"

НПТ3/8"

6,5

9

24

JX-NPT3/4-NPT1/2A-RE

JX-NPT3/4-NPT1/2B-RE

НПТ3/4"

НПТл/2"

7,5

10

30

JX-NPT1-NPT3/4A-RE

JX-NPT1-NPT3/4B-RE

NPT1 Н

НПТ3/4"

8

11,5

40

JX-NPT1-1/4-NPT1A-RE

JX-NPT1-1/4-NPT1B-RE

НПТл-л/4"

НПТ1»

9

12,5

50
