Введение поставщика морских кабельных вводов
Описание продукта

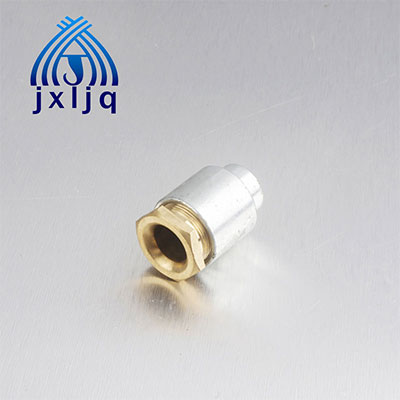

Морской кабельный ввод типа TH
Размер резьбы: TH
Материал: латунь, хромированная.
Сертификация продукции: сертификация CE и ISO9001.
Степень защиты: IP54
Рабочая температура: от -40 ℃ до 110 ℃, кратковременно до 120 ℃.
Функция: Может использоваться в счетчиках, машинах, транспорте, медицине и всех типах небронированной морской электрической кабельной арматуры.
Технический параметр:
| Код продукта | Диапазон кабеля (мм) | d (мм) | Д (мм) | d1(мм) | Д1(мм) | Дж (мм) | Дж1(мм) |
| JX-TH8 | 43592 | 8 | М16*1 | 13 | 20 | 32 | 3 |
| JX-TH13 | 43628 | 13 | М20*1 | 17 | 24 | 35 | 8 |
| JX-TH16 | 43784 | 16 | М27*1,5 | 22 | 32 | 40 | 8 |
| JX-TH19 | 14-18 | 19 | М30*1,5 | 24 | 35 | 42 | 8 |
| JX-TH24 | 17-23 | 24 | М35*1,5 | 30 | 41 | 44 | 8 |
| JX-TH28 | 22-27 | 28 | М42*2 | 35 | 49 | 46 | 8 |
| JX-TH34 | 26-33 | 34 | М47*2 | 42 | 53 | 49 | 8 |
| JX-TH42 | 32-41 | 42 | М55*2 | 50 | 60 | 54 | 8 |
| JX-TH50 | 40-49 | 50 | М62*2 | 58 | 69 | 56 | 8 |
| JX-TH58 | 48-57 | 58 | М71*2 | 66 | 80 | 56 | 8 |
Чертеж морского кабельного ввода:

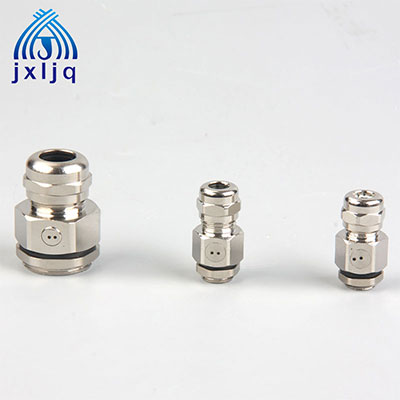

Дышащий кабельный ввод, метрическая резьба
Размер резьбы: Метрическая резьба
Материал:
Детали корпуса шарнира изготовлены из никелированной латуни, зажимная вставка изготовлена из нейлона PA, а уплотнение изготовлено из нитрильного каучука (NBR) с использованием атмосферостойкой резины (EDPM).
Сертификация продукта: CE, ROHS, IP68 и ISO9001.
Степень защиты: в определенном диапазоне кабелей использование уплотнительного кольца помогает затянуть головку, чтобы достичь давления IP68-10 бар.
Рабочая температура: Статическая: от -40 ℃ до 100 ℃, кратковременно до 120 ℃.
Длина резьбы:
Короткая резьба подходит для отверстий в доске или оборудовании с внутренней резьбой, а длинная резьба подходит для толстой посадки.
Использование: Закрепите плату машины корпусом и плотно прижмите головку, чтобы зафиксировать кабель.
Технический параметр:
| Код продукта | Нить AG | Диапазон кабеля (мм) | Длина резьбы (мм) | Внешний диаметр резьбы (мм) | Размер ключа (мм) |
| JX-M12-BR | М12 | 3-6,5 | 7 | 11,9 | 17 |
| JX-M14-BR | М14 | 43563 | 7 | 13,9 | 19 |
| JX-M16-BR | М16 | 43563 | 7 | 15,9 | 21 |
| JX-M18-BR | М18 | 43595 | 8 | 17,9 | 22 |
| JX-M20-BR | М20 | 43628 | 8 | 19,9 | 24 |
| JX-M22-BR | М22 | 43752 | 8 | 21,9 | 27 |
| JX-M25-BR | М25 | 43754 | 9 | 24,9 | 27 |
| JX-M27-BR | М27 | 13-18 | 9 | 26,9 | 30 |
| JX-M28-BR | М28 | 13-18 | 9 | 27,9 | 30 |
| JX-M30-BR | М30 | 13-18 | 10 | 29,9 | 36 |
| JX-M32-BR | М32 | 15-22 | 10 | 31,9 | 38 |
| JX-M37-BR | М36 | 18-25 | 12 | 36,9 | 42 |
| JX-M40-BR | М40 | 22-30 | 12 | 39,9 | 46 |

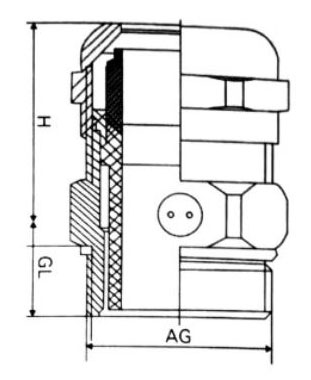

Проект чертежа:
Профиль компании
YUEQING JIXIANG CONNECTOR CO., LTD является профессиональным производителем различных видов кабельных вводов и кабельных разъемов . JIXIANG объединяет исследования, производство и продажи. Основной продукцией являются металлические кабельные вводы и нейлоновые кабельные вводы . Мы твердо верим, что рынок является ключом к развитию предприятий. Таким образом, мы всегда считаем высокое качество нашим основным принципом. Сейчас мы развиваемся как предприятие, имеющее производственный цех площадью 4000 квадратных метров.
Чтобы создать лучший имидж бренда, JIXAING добросовестно относится к бизнесу, поддерживает инновации посредством развития и полностью обеспечивает хороший сервис. Мы твердо верим, что наша компания будет представлена как бренд среди предприятий в нашей стране или даже в мире.
