Что такое кабельный ввод ЭМС?
Электромагнитная совместимость, также известная как ЭМС, — это способность электрического оборудования и систем приемлемо функционировать в электромагнитной среде.
Целью ЭМС является правильная работа различного оборудования в общей электромагнитной среде .
Вот почему кабельный ввод ЭМС важен в концепции экранирования системы.
Кабельный ввод ЭМС означает кабельный ввод с электромагнитной совместимостью.
Кабельный ввод ЭМС не только может, как и другие кабельные вводы, обеспечивать идеальную функцию снятия натяжения и надежно прикреплять электрические кабели к оборудованию.
Но также можно убедиться, что внешние сигналы не могут нарушить нормальную работу цепей, и работа этой цепи не влияет на другие цепи.
Как работают кабельные вводы ЭМС ?
Когда изолирующий кабель входит в кабельный ввод ЭМС , металлическую контактную деталь, прикрепленную к кабельному вводу, можно использовать для контакта с металлической изолирующей тканой сеткой внутри кабеля. В свою очередь, электромагнитные волны помех направляются к линии заземления, так что источник электромагнитных помех можно эвакуировать.
Как установить кабельный ввод ЭМС ?
Правильная установка кабельного ввода ЭМС очень важна, только правильная установка может сыграть свою роль.
Шаг 1:
Закрутите контргайку, затем затяните кабельный ввод ЭМС с корпусом, установите контргайку на задней стороне, чтобы он соответствовал кабельному вводу ЭМС и корпусу .
Шаг 2:
Определите место, где кабель будет входить в корпус, и отметьте оболочку. Снимите внешнюю оболочку экранированного кабеля, для этого потребуется около 5–10 мм изоляции кабеля.
Шаг 3:
Вставьте кабель через кабельный ввод ЭМС и убедитесь, что заземляющие пружины кабельного ввода ЭМС соприкасаются с экраном кабеля. Конструкция контактных элементов адаптируется к разным диаметрам кабелей в зависимости от диапазона зажима кабельных вводов.
Шаг 4:
Затяните крышку и проводимость будет установлена . После фиксации сальника не тяните и не вращайте кабель, поскольку это может привести к его повреждению.
Кабельные вводы ЭМС как экономичное решение широко используются в электротехнике, автомобилестроении и связи.

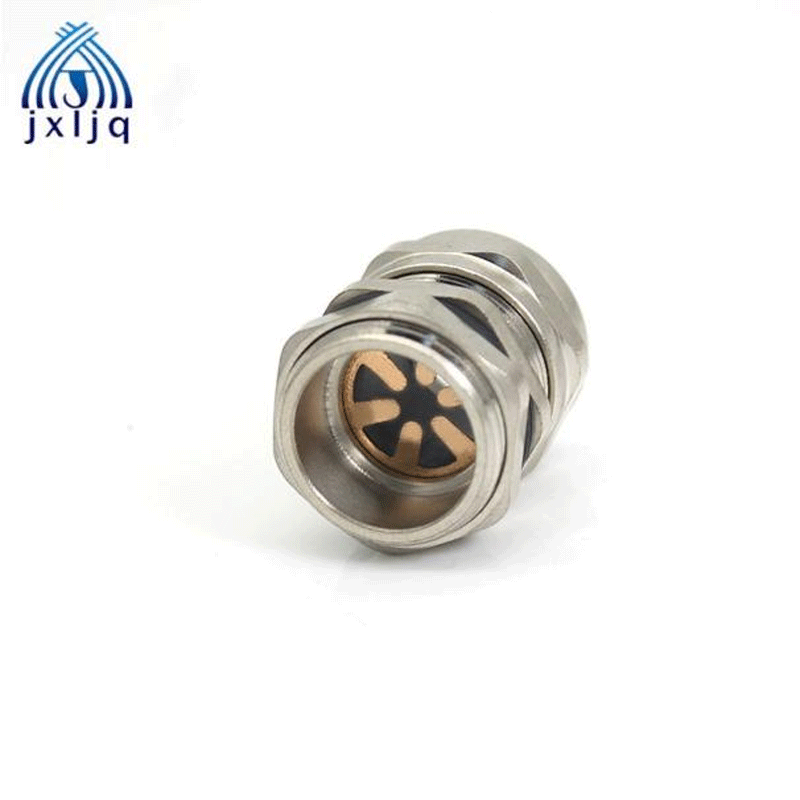

Кабельные вводы Jixiang EMC изготовлены из никелированной латуни или нержавеющей стали. и быстрая сборка.
Тип резьбы может быть типом PG, метрическим типом и типом NPT в зависимости от потребностей клиентов. Для получения дополнительной информации о кабельном вводе EMC не стесняйтесь обращаться к нам сегодня.
